Высокая жесткость - симметричная четырехрельсовая конструкция станины.
Высокая эффективность - шпиндель 4500 об/мин.
Высокий крутящий момент - 1076/1469 Нм.
Высокая эффективность - шпиндель 4500 об/мин.
Высокий крутящий момент - 1076/1469 Нм.
- Обрабатывающий центр с ЧПУ имеет встроенную функцию фрезерования, расточки, сверления, развальцовки, развертывания, жесткого нарезания резьбы, интерполяции и т.д.
- Оснащен всемирно известной системой ЧПУ высокого качества.
- Способен обрабатывать крупногабаритные алюминиевые, стальные детали с высокой точностью.
- Широко используется в различных отраслях промышленности, таких как автомобилестроение, аэрокосмическая промышленность, машиностроение и производство пресс-форм.
Подробнее
Гарантия на фурнитуру 3 года
|

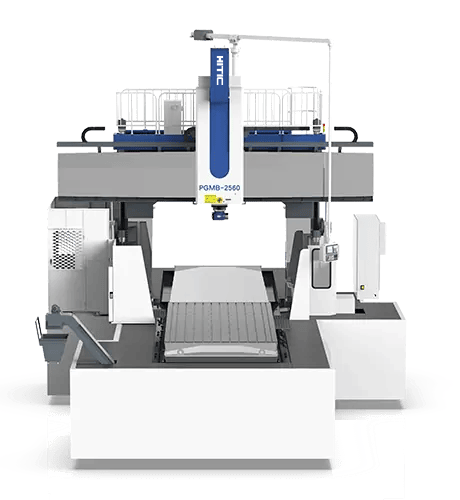

Конструкция шагающей балки с подвижным рабочим столом. Рабочий стол подвижен (ось X), шпиндель движется вдоль балки (ось Y), а ползун движется вверх и вниз (ось Z), балка движется вверх и вниз вдоль колонны (ось W). |
 |
Более высокая жесткость, лучшие динамические характеристики и точность.
|
 |
|
Отлично подходит для тяжелой и жесткой обработки. Принятие прямоугольной двухстоечной портальной конструкции, которая имеет достаточную жесткость для нагрузки во всех направлениях и поворотах, обеспечивает высокую точность обработки на основе высокой прочности обработки.
|
 |
|
Балка с усиленной структурой жесткости, обладающая хорошей устойчивостью к изгибу и резке. Для балки принята структура интенсивного ребра жесткости, полученная с помощью анализа конечных элементов, она не легко деформируется и увеличивает жесткость. |
 |
|
Высокая скорость отклика достигается за счет двойного сервопривода по оси Z. Двойной сервопривод оси Z осуществляет движение в центре тяжести, обеспечивая баланс сил (F) с обеих сторон, устраняя крутящий момент, создаваемый во время движения. При ускорении достигается высокая скорость отклика и синхронизация, что обеспечивает стабильную точность обработки. |
 |
Высокопрочный шпиндельный узел.
|
 |
Система числового программного управления высшего класса с высокой стабильностью обработки.
|
|
Характеристики
|
PGMB-2560 |
PGMB-2580 |
PGMB-3060 |
PGMB-3080 |
PGMB-30100 |
|
| Рабочий ход | |||||
| Ось X, мм | 6200 | 8200 |
6200 |
8200 | 10200 |
| Ось Y, мм | 3900 | 4400 | |||
| Ось Z, мм | 1200 | ||||
|
Ось W, мм |
1300 | ||||
|
Расстояние от конца шпинделя до поверхности стола, мм |
0-2350 | ||||
| Расстояние между столбцами, мм | 3200 | 3700 | |||
| Шпиндель | |||||
| Тип | Механический | ||||
| Номинальная мощность, кВт | 22/30 | ||||
| Макс. скорость, об/мин | 4500 | ||||
|
Крутящий момент, Нм |
1076/1469 | ||||
| Конус | BT50 | ||||
| Опора шпинделя, мм | 400х400 | ||||
| Скорость подачи | |||||
| Ускоренная подача по осям X/Y/Z/W, м/мин | 15/10/3/10 | ||||
|
Макс. скорость рабочей подачи по осям X/Y/Z/W, м/мин |
6/6/6 | ||||
|
Основные параметры |
|||||
| Размер рабочего стола, мм |
2500х6000 |
2500х8000 |
3000х6000 | 3000х8000 | 3000х10000 |
| Макс. нагрузка, т | 30 | 40 | 30 | 40 | 45 |
|
Т-образный паз (ширина / расстояние / кол-во), мм |
28/200/11 | 28/200/13 | |||
| Габариты, мм |
15600х8450х8000 |
19500х8450х8000 | 15600х9200х8000 |
19500х9200х8000 |
22750х9200х8000 |
|
Масса, кг |
75 | 85 | 84 | 92 |
101 |
