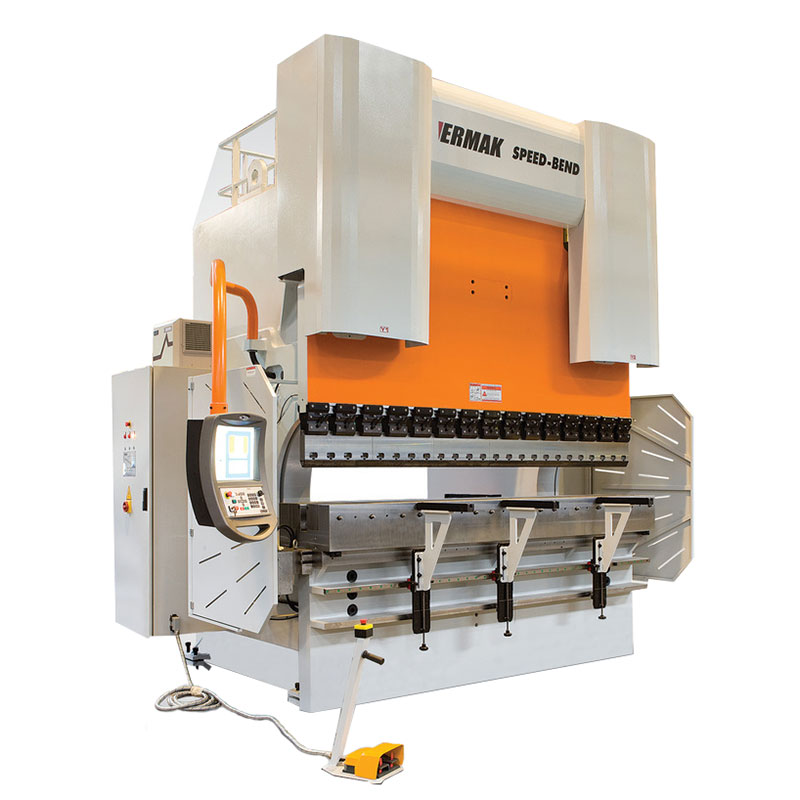

Гидравлический гибочный пресс с ЧПУ Speed-Bend произведен на основе опыта экспертов инженерных технологий компании Ermaksan. Пресс с ЧПУ предназначен для высокоточной работы в течение длительного времени. Серия Speed-Bend занимает ведущее место на рынке гибочных прессов с ЧПУ, благодаря отличному качеству гибки и точной повторяемости последовательных сгибов на прессе. В стандартные свойства пресса включена автоматизация управления процессом гибки.
Подробнее
Гарантия на фурнитуру 3 года
Для управления станком используется ЧПУ. Установленная операционная система позволяет производить программирование установки в системах 2D и 3D. ЧПУ автоматически производит поиск последовательности рабочих процессов и контролирует столкновения. Цифровое измерение углов и контроль сгибов тоже производятся самим управляющим механизмом.
Жидкокристаллический сенсорный экран показывает состояние и позволяет программировать работу пресса, задних упоров, компенсации прогиба и устройств защиты. Есть возможность настройки цветовой схемы дисплея, подключения клавиатуры и мыши, использования собственной многофункциональной буквенно-цифровой клавиатуры, а также возможность управлять установкой дистанционно.
Стандартная комплектация:
Жесткий корпус из стали ST44 A1 высокого качества
6-Осей; 4 оси заднего упора (X, R, Z1, Z2) управляемые от ЧПУ, перемещение происходит по линейным направляющим за счет серводвигателей переменного тока, посредствам ШВП
Гидравлическая система HOERBIGER или Bosch-Rexroth
Моторизированная система компенсации прогиба
Закаленный, шлифованный пуансон производства компании Rolleri (Италия)
Закаленная, шлифованная 4-х ручьевая матрица
Быстрозажимные элементы системы крепления PROMECAM - AMADA
Предлагаются следующие контроллеры на выбор:
ER-90 Plus 3D с цветным графическим контроллером, сенсорным экраном + автономное ПО
CybelecModEva 15T 3D с цветной графикой + автономное ПО
Delem DA-66T 2D с цветной графикой
Электрическая панель с системой охлаждения, укомплектованная компонентами - SIEMENS
Панель управления сконструирована с учетом эргономики, находится на подвижной консоли
Дополнительные оси заднего упора Х1 + Х2; R1 + R2.
Современная система защиты оператора SICK C4000 14 мм (+ легко программируемое ПО Sick для ПК)
Лазерная система защиты рук оператора на уровне матрицы - LASERSAFE PCSS, AKAS LASER SAFETY IILC2000, AKAS LASER SAFETY IILC2000 (механизированный), sick V 4000 (система камер), DSP (система лазерной защиты)
Лазерная система измерения угла, с системой лазерной проверки Data-Mcobra Laser.
Гидравлическая система бомбирования
Пневматическая система зажима верхнего инструмента ERMAK
Гидравлическая система зажима пуансона и матрицы
Управляемые от ЧПУ гидравлические поддержки (оси - АР3 + AP4)
Охлаждение или подогрев гидравлического масла
Автоматическая система смазки
Специальная глубина зева (500, 600, 750 мм и выше)
Специальный инструмент
Подготовка под тандем
Шкаф для хранения инструмента.

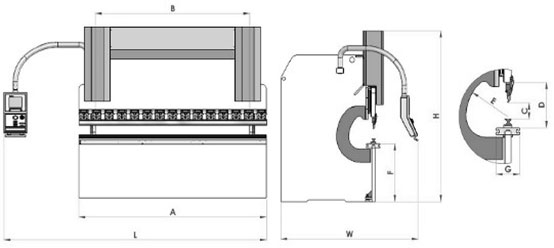

Характеристики моделей серии Speed Bend Pro
Длина гибки (А)
1270
мм
Усилие
40
тонн
Расстояние между колоннами (В)
1050
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
140/170
мм/сек
Рабочая скорость гиба по оси Y
17
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
500
мм
Количество передних поддержек листа
2
шт.
Емкость масла
80
л
Мощность двигателя
6
кВт
Ход (С)
170
мм
Величина максимального хода (D)
387
мм
Глубина отверстия, зев (Е)
350
мм
Высота стола (F)
850
мм
Длина
2150
мм
Ширина
1650
мм
Высота
2300
мм
Масса
3200
кг
Длина гибки (А)
1270
мм
Усилие
60
тонн
Расстояние между колоннами (В)
1000
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
200/165
мм/сек
Рабочая скорость гиба по оси Y
14
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
500
мм
Количество передних поддержек листа
2
шт.
Емкость масла
150
л
Мощность двигателя
8
кВт
Ход (С)
275
мм
Величина максимального хода (D)
530
мм
Глубина отверстия, зев (Е)
410
мм
Высота стола (F)
900
мм
Длина
2250
мм
Ширина
1960
мм
Высота
2750
мм
Масса
4300
кг
Длина гибки (А)
2100
мм
Усилие
40
тонн
Расстояние между колоннами (В)
1700
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
140/170
мм/сек
Рабочая скорость гиба по оси Y
17
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
500
мм
Количество передних поддержек листа
2
шт.
Емкость масла
80
л
Мощность двигателя
6
кВт
Ход (С)
170
мм
Величина максимального хода (D)
387
мм
Глубина отверстия, зев (Е)
350
мм
Высота стола (F)
850
мм
Длина
2900
мм
Ширина
1650
мм
Высота
2300
мм
Масса
4100
кг
Длина гибки (А)
2100
мм
Усилие
60
тонн
Расстояние между колоннами (В)
1700
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
200/165
мм/сек
Рабочая скорость гиба по оси Y
14
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
500
мм
Количество передних поддержек листа
2
шт.
Емкость масла
150
л
Мощность двигателя
8
кВт
Ход (С)
275
мм
Величина максимального хода (D)
530
мм
Глубина отверстия, зев (Е)
410
мм
Высота стола (F)
900
мм
Длина
3250
мм
Ширина
1960
мм
Высота
2750
мм
Масса
5800
кг
Длина гибки (А)
2600
мм
Усилие
60
тонн
Расстояние между колоннами (В)
2200
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
200/165
мм/сек
Рабочая скорость гиба по оси Y
14
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
500
мм
Количество передних поддержек листа
2
шт.
Емкость масла
150
л
Мощность двигателя
8
кВт
Ход (С)
275
мм
Величина максимального хода (D)
530
мм
Глубина отверстия, зев (Е)
410
мм
Высота стола (F)
900
мм
Длина
3750
мм
Ширина
1960
мм
Высота
2750
мм
Масса
6200
кг
Длина гибки (А)
2600
мм
Усилие
100
тонн
Расстояние между колоннами (В)
2200
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
200/190
мм/сек
Рабочая скорость гиба по оси Y
12
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
200
л
Мощность двигателя
11
кВт
Ход (С)
275
мм
Величина максимального хода (D)
530
мм
Глубина отверстия, зев (Е)
410
мм
Высота стола (F)
900
мм
Длина
3750
мм
Ширина
1950
мм
Высота
2800
мм
Масса
7000
кг
Длина гибки (А)
2600
мм
Усилие
135
тонн
Расстояние между колоннами (В)
2200
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
160/190
мм/сек
Рабочая скорость гиба по оси Y
12
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
300
л
Мощность двигателя
15
кВт
Ход (С)
275
мм
Величина максимального хода (D)
550
мм
Глубина отверстия, зев (Е)
410
мм
Высота стола (F)
900
мм
Длина
3750
мм
Ширина
2050
мм
Высота
2800
мм
Масса
8400
кг
Длина гибки (А)
3100
мм
Усилие
100
тонн
Расстояние между колоннами (В)
2600
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
200/190
мм/сек
Рабочая скорость гиба по оси Y
12
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
200
л
Мощность двигателя
11
кВт
Ход (С)
275
мм
Величина максимального хода (D)
530
мм
Глубина отверстия, зев (Е)
410
мм
Высота стола (F)
900
мм
Длина
4250
мм
Ширина
1950
мм
Высота
2800
мм
Масса
7600
кг
Длина гибки (А)
3100
мм
Усилие
135
тонн
Расстояние между колоннами (В)
2600
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
200/190
мм/сек
Рабочая скорость гиба по оси Y
12
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
300
л
Мощность двигателя
15
кВт
Ход (С)
275
мм
Величина максимального хода (D)
550
мм
Глубина отверстия, зев (Е)
410
мм
Высота стола (F)
900
мм
Длина
4250
мм
Ширина
2050
мм
Высота
2800
мм
Масса
8800
кг
Длина гибки (А)
3100
мм
Усилие
175
тонн
Расстояние между колоннами (В)
2600
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
180/190
мм/сек
Рабочая скорость гиба по оси Y
12
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
300
л
Мощность двигателя
15
кВт
Ход (С)
275
мм
Величина максимального хода (D)
550
мм
Глубина отверстия, зев (Е)
410
мм
Высота стола (F)
900
мм
Длина
4250
мм
Ширина
2150
мм
Высота
2800
мм
Масса
9600
кг
Длина гибки (А)
3100
мм
Усилие
220
тонн
Расстояние между колоннами (В)
2600
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
180/185
мм/сек
Рабочая скорость гиба по оси Y
10
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
300
л
Мощность двигателя
19
кВт
Ход (С)
275
мм
Величина максимального хода (D)
550
мм
Глубина отверстия, зев (Е)
410
мм
Высота стола (F)
900
мм
Длина
4550
мм
Ширина
2250
мм
Высота
2850
мм
Масса
11700
кг
Длина гибки (А)
3100
мм
Усилие
260
тонн
Расстояние между колоннами (В)
2600
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
140/135
мм/сек
Рабочая скорость гиба по оси Y
11
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
300
л
Мощность двигателя
22
кВт
Ход (С)
275
мм
Величина максимального хода (D)
550
мм
Глубина отверстия, зев (Е)
410
мм
Высота стола (F)
900
мм
Длина
4550
мм
Ширина
2350
мм
Высота
2900
мм
Масса
15200
кг
Длина гибки (А)
3100
мм
Усилие
320
тонн
Расстояние между колоннами (В)
2600
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
140/150
мм/сек
Рабочая скорость гиба по оси Y
11
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
400
л
Мощность двигателя
30
кВт
Ход (С)
375
мм
Величина максимального хода (D)
650
мм
Глубина отверстия, зев (Е)
410
мм
Высота стола (F)
900
мм
Длина
4550
мм
Ширина
2450
мм
Высота
3200
мм
Масса
17500
кг
Длина гибки (А)
3100
мм
Усилие
400
тонн
Расстояние между колоннами (В)
2550
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
110/130
мм/сек
Рабочая скорость гиба по оси Y
8
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
400
л
Мощность двигателя
30
кВт
Ход (С)
375
мм
Величина максимального хода (D)
650
мм
Глубина отверстия, зев (Е)
510
мм
Высота стола (F)
1000
мм
Длина
4550
мм
Ширина
2650
мм
Высота
3470
мм
Масса
21500
кг
Длина гибки (А)
3100
мм
Усилие
500
тонн
Расстояние между колоннами (В)
2450
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
80/65
мм/сек
Рабочая скорость гиба по оси Y
7
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
500
л
Мощность двигателя
30
кВт
Ход (С)
375
мм
Величина максимального хода (D)
675
мм
Глубина отверстия, зев (Е)
510
мм
Высота стола (F)
1020
мм
Длина
4900
мм
Ширина
2650
мм
Высота
3750
мм
Масса
27700
кг
Длина гибки (А)
3760
мм
Усилие
175
тонн
Расстояние между колоннами (В)
3250
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
180/190
мм/сек
Рабочая скорость гиба по оси Y
12
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
300
л
Мощность двигателя
15
кВт
Ход (С)
275
мм
Величина максимального хода (D)
550
мм
Глубина отверстия, зев (Е)
410
мм
Высота стола (F)
900
мм
Длина
4900
мм
Ширина
2150
мм
Высота
2800
мм
Масса
11100
кг
Длина гибки (А)
3760
мм
Усилие
220
тонн
Расстояние между колоннами (В)
3250
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
180/185
мм/сек
Рабочая скорость гиба по оси Y
10
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
300
л
Мощность двигателя
19
кВт
Ход (С)
275
мм
Величина максимального хода (D)
550
мм
Глубина отверстия, зев (Е)
410
мм
Высота стола (F)
900
мм
Длина
5100
мм
Ширина
2250
мм
Высота
2900
мм
Масса
12800
кг
Длина гибки (А)
3760
мм
Усилие
320
тонн
Расстояние между колоннами (В)
3250
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
140/150
мм/сек
Рабочая скорость гиба по оси Y
11
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
400
л
Мощность двигателя
30
кВт
Ход (С)
375
мм
Величина максимального хода (D)
650
мм
Глубина отверстия, зев (Е)
410
мм
Высота стола (F)
900
мм
Длина
5100
мм
Ширина
2450
мм
Высота
3150
мм
Масса
20800
кг
Длина гибки (А)
4100
мм
Усилие
135
тонн
Расстояние между колоннами (В)
3600
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
200/190
мм/сек
Рабочая скорость гиба по оси Y
12
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
300
л
Мощность двигателя
15
кВт
Ход (С)
275
мм
Величина максимального хода (D)
550
мм
Глубина отверстия, зев (Е)
410
мм
Высота стола (F)
900
мм
Длина
5100
мм
Ширина
2100
мм
Высота
2800
мм
Масса
10800
кг
Длина гибки (А)
4100
мм
Усилие
175
тонн
Расстояние между колоннами (В)
3600
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
180/190
мм/сек
Рабочая скорость гиба по оси Y
12
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
300
л
Мощность двигателя
15
кВт
Ход (С)
275
мм
Величина максимального хода (D)
550
мм
Глубина отверстия, зев (Е)
410
мм
Высота стола (F)
900
мм
Длина
5100
мм
Ширина
2150
мм
Высота
2850
мм
Масса
12100
кг
Длина гибки (А)
4100
мм
Усилие
220
тонн
Расстояние между колоннами (В)
3600
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
180/185
мм/сек
Рабочая скорость гиба по оси Y
10
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
300
л
Мощность двигателя
19
кВт
Ход (С)
275
мм
Величина максимального хода (D)
550
мм
Глубина отверстия, зев (Е)
410
мм
Высота стола (F)
900
мм
Длина
5150
мм
Ширина
2250
мм
Высота
3000
мм
Масса
14000
кг
Длина гибки (А)
4100
мм
Усилие
260
тонн
Расстояние между колоннами (В)
3600
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
140/135
мм/сек
Рабочая скорость гиба по оси Y
11
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
300
л
Мощность двигателя
22
кВт
Ход (С)
275
мм
Величина максимального хода (D)
550
мм
Глубина отверстия, зев (Е)
410
мм
Высота стола (F)
900
мм
Длина
5150
мм
Ширина
2350
мм
Высота
3000
мм
Масса
16900
кг
Длина гибки (А)
4100
мм
Усилие
320
тонн
Расстояние между колоннами (В)
3600
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
140/150
мм/сек
Рабочая скорость гиба по оси Y
11
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
400
л
Мощность двигателя
30
кВт
Ход (С)
375
мм
Величина максимального хода (D)
650
мм
Глубина отверстия, зев (Е)
410
мм
Высота стола (F)
900
мм
Длина
5350
мм
Ширина
2450
мм
Высота
3150
мм
Масса
22600
кг
Длина гибки (А)
4100
мм
Усилие
400
тонн
Расстояние между колоннами (В)
3550
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
110/130
мм/сек
Рабочая скорость гиба по оси Y
8
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
400
л
Мощность двигателя
30
кВт
Ход (С)
375
мм
Величина максимального хода (D)
650
мм
Глубина отверстия, зев (Е)
510
мм
Высота стола (F)
1000
мм
Длина
5450
мм
Ширина
2650
мм
Высота
3470
мм
Масса
27000
кг
Длина гибки (А)
4100
мм
Усилие
500
тонн
Расстояние между колоннами (В)
3400
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
80/65
мм/сек
Рабочая скорость гиба по оси Y
7
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
500
л
Мощность двигателя
30
кВт
Ход (С)
375
мм
Величина максимального хода (D)
675
мм
Глубина отверстия, зев (Е)
510
мм
Высота стола (F)
1100
мм
Длина
5450
мм
Ширина
2650
мм
Высота
3650
мм
Масса
32500
кг
Длина гибки (А)
4100
мм
Усилие
600
тонн
Расстояние между колоннами (В)
3400
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
80/75
мм/сек
Рабочая скорость гиба по оси Y
8
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
500
л
Мощность двигателя
37
кВт
Ход (С)
375
мм
Величина максимального хода (D)
675
мм
Глубина отверстия, зев (Е)
510
мм
Высота стола (F)
900
мм
Длина
5900
мм
Ширина
2650
мм
Высота
3650
мм
Масса
38000
кг
Длина гибки (А)
4100
мм
Усилие
1250
тонн
Расстояние между колоннами (В)
3000
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
70/80
мм/сек
Рабочая скорость гиба по оси Y
6
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
1000
мм
Количество передних поддержек листа
2
шт.
Емкость масла
1200
л
Мощность двигателя
55
кВт
Ход (С)
510
мм
Величина максимального хода (D)
1000
мм
Глубина отверстия, зев (Е)
610
мм
Высота стола (F)
800
мм
Длина
5900
мм
Ширина
3300
мм
Высота
4600
мм
Масса
77670
кг
Длина гибки (А)
4100
мм
Усилие
1500
тонн
Расстояние между колоннами (В)
2900
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
70/80
мм/сек
Рабочая скорость гиба по оси Y
6
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
1000
мм
Количество передних поддержек листа
2
шт.
Емкость масла
1500
л
Мощность двигателя
75
кВт
Ход (С)
610
мм
Величина максимального хода (D)
1100
мм
Глубина отверстия, зев (Е)
610
мм
Высота стола (F)
800
мм
Длина
5900
мм
Ширина
3700
мм
Высота
5000
мм
Масса
92070
кг
Длина гибки (А)
4270
мм
Усилие
135
тонн
Расстояние между колоннами (В)
3780
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
200/190
мм/сек
Рабочая скорость гиба по оси Y
12
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
300
л
Мощность двигателя
15
кВт
Ход (С)
275
мм
Величина максимального хода (D)
550
мм
Глубина отверстия, зев (Е)
410
мм
Высота стола (F)
900
мм
Длина
5280
мм
Ширина
2150
мм
Высота
2800
мм
Масса
11100
кг
Длина гибки (А)
4270
мм
Усилие
220
тонн
Расстояние между колоннами (В)
3780
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
180/185
мм/сек
Рабочая скорость гиба по оси Y
10
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
300
л
Мощность двигателя
19
кВт
Ход (С)
275
мм
Величина максимального хода (D)
550
мм
Глубина отверстия, зев (Е)
410
мм
Высота стола (F)
900
мм
Длина
5320
мм
Ширина
2250
мм
Высота
3000
мм
Масса
14800
кг
Длина гибки (А)
4270
мм
Усилие
400
тонн
Расстояние между колоннами (В)
3780
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
110/130
мм/сек
Рабочая скорость гиба по оси Y
8
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
400
л
Мощность двигателя
30
кВт
Ход (С)
375
мм
Величина максимального хода (D)
650
мм
Глубина отверстия, зев (Е)
510
мм
Высота стола (F)
1000
мм
Длина
5600
мм
Ширина
2650
мм
Высота
3470
мм
Масса
27300
кг
Длина гибки (А)
4270
мм
Усилие
600
тонн
Расстояние между колоннами (В)
3600
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
80/75
мм/сек
Рабочая скорость гиба по оси Y
8
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
2
шт.
Емкость масла
500
л
Мощность двигателя
37
кВт
Ход (С)
375
мм
Величина максимального хода (D)
675
мм
Глубина отверстия, зев (Е)
510
мм
Высота стола (F)
900
мм
Длина
6100
мм
Ширина
2650
мм
Высота
3700
мм
Масса
39600
кг
Длина гибки (А)
6100
мм
Усилие
220
тонн
Расстояние между колоннами (В)
5100
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
130/125
мм/сек
Рабочая скорость гиба по оси Y
11
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
4
шт.
Емкость масла
300
л
Мощность двигателя
19
кВт
Ход (С)
275
мм
Величина максимального хода (D)
550
мм
Глубина отверстия, зев (Е)
410
мм
Высота стола (F)
1100
мм
Длина
7500
мм
Ширина
2350
мм
Высота
3200
мм
Масса
26000
кг
Длина гибки (А)
6100
мм
Усилие
220
тонн
Расстояние между колоннами (В)
5100
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
80/75
мм/сек
Рабочая скорость гиба по оси Y
11
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
4
шт.
Емкость масла
400
л
Мощность двигателя
30
кВт
Ход (С)
375
мм
Величина максимального хода (D)
650
мм
Глубина отверстия, зев (Е)
410
мм
Высота стола (F)
1100
мм
Длина
7500
мм
Ширина
2450
мм
Высота
3350
мм
Масса
32000
кг
Длина гибки (А)
6100
мм
Усилие
400
тонн
Расстояние между колоннами (В)
5100
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
80/65
мм/сек
Рабочая скорость гиба по оси Y
8
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
4
шт.
Емкость масла
400
л
Мощность двигателя
30
кВт
Ход (С)
375
мм
Величина максимального хода (D)
650
мм
Глубина отверстия, зев (Е)
510
мм
Высота стола (F)
1100
мм
Длина
7650
мм
Ширина
2650
мм
Высота
3750
мм
Масса
40600
кг
Длина гибки (А)
6100
мм
Усилие
500
тонн
Расстояние между колоннами (В)
5100
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
80/65
мм/сек
Рабочая скорость гиба по оси Y
7
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
4
шт.
Емкость масла
500
л
Мощность двигателя
30
кВт
Ход (С)
375
мм
Величина максимального хода (D)
675
мм
Глубина отверстия, зев (Е)
510
мм
Высота стола (F)
900
мм
Длина
7900
мм
Ширина
2650
мм
Высота
3700
мм
Масса
44000
кг
Длина гибки (А)
6100
мм
Усилие
600
тонн
Расстояние между колоннами (В)
5100
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
80/75
мм/сек
Рабочая скорость гиба по оси Y
8
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
1000
мм
Количество передних поддержек листа
4
шт.
Емкость масла
500
л
Мощность двигателя
37
кВт
Ход (С)
375
мм
Величина максимального хода (D)
675
мм
Глубина отверстия, зев (Е)
510
мм
Высота стола (F)
900
мм
Длина
7900
мм
Ширина
2650
мм
Высота
3900
мм
Масса
50000
кг
Длина гибки (А)
6100
мм
Усилие
800
тонн
Расстояние между колоннами (В)
5100
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
80/65
мм/сек
Рабочая скорость гиба по оси Y
6
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
1000
мм
Количество передних поддержек листа
4
шт.
Емкость масла
800
л
Мощность двигателя
37
кВт
Ход (С)
410
мм
Величина максимального хода (D)
710
мм
Глубина отверстия, зев (Е)
610
мм
Высота стола (F)
900
мм
Длина
7900
мм
Ширина
3050
мм
Высота
4100
мм
Масса
63000
кг
Длина гибки (А)
6100
мм
Усилие
1000
тонн
Расстояние между колоннами (В)
5100
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
70/50
мм/сек
Рабочая скорость гиба по оси Y
6
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
4
шт.
Емкость масла
1000
л
Мощность двигателя
45
кВт
Ход (С)
510
мм
Величина максимального хода (D)
900
мм
Глубина отверстия, зев (Е)
610
мм
Высота стола (F)
800
мм
Длина
7900
мм
Ширина
3250
мм
Высота
4350
мм
Масса
72320
кг
Длина гибки (А)
6100
мм
Усилие
1250
тонн
Расстояние между колоннами (В)
5000
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
70/55
мм/сек
Рабочая скорость гиба по оси Y
6
мм/сек
Перемещение по оси R
250
мм
Перемещение по оси X
800
мм
Количество передних поддержек листа
4
шт.
Емкость масла
1200
л
Мощность двигателя
55
кВт
Ход (С)
510
мм
Величина максимального хода (D)
1000
мм
Глубина отверстия, зев (Е)
610
мм
Высота стола (F)
800
мм
Длина
7900
мм
Ширина
3400
мм
Высота
4800
мм
Масса
93720
кг
Длина гибки (А)
6100
мм
Усилие
1500
тонн
Расстояние между колоннами (В)
4900
мм
Скорость подвода инструмента/скорость обратного хода по оси Y
