Что такое керамическое сопло?

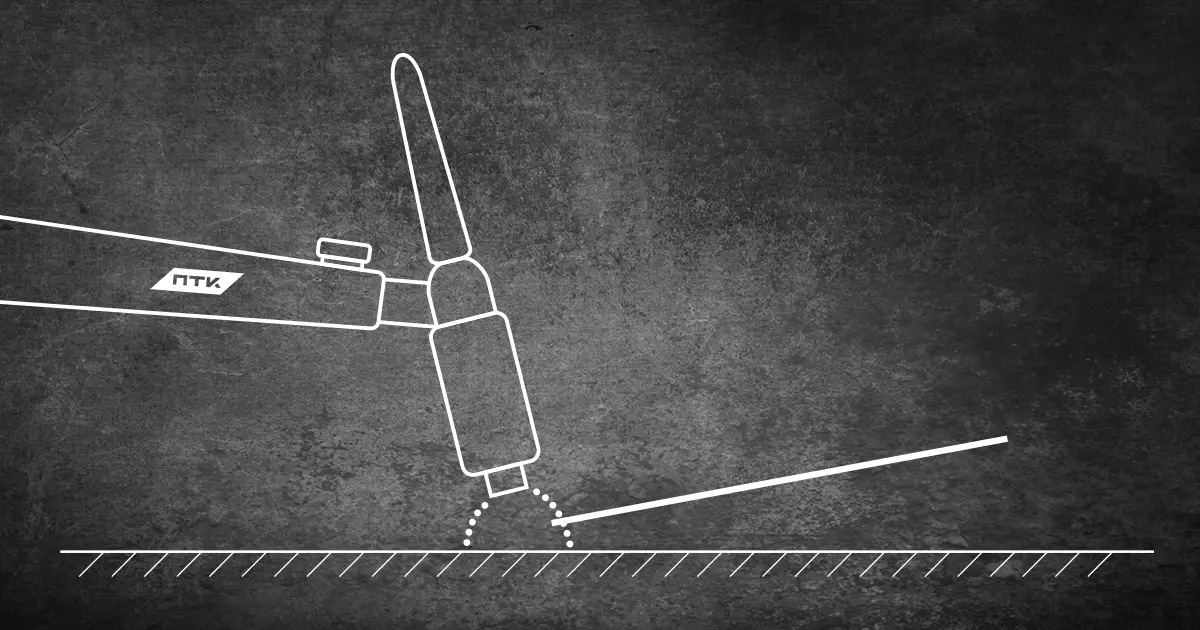

Керамическое сопло применяется для того, чтобы поступающий газ двигался точно в область сварочного шва и не распространялся в стороны. Оно служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку из защитного газа.
Типы керамических сопел:
Керамические сопла можно разделить на два типа: классические и для газовой линзы
Также сопла делятся по типу горелки: 17/18/26 и 9/20/25.
Чем больше указанный на корпусе номер сопла – тем больше его диаметр. В ассортименте ПТК есть сопла с номером от 3 до 24.
Цифра, указанная на сопле, это диаметр в шестнадцатой доли дюйма (английская система мер). 1 Дюйм = 25,4 мм. В шестнадцатой доле дюйма это 1,588 мм. Например, чтобы понять выходной диаметр сопла с номером 4 в миллиметрах, необходимо 4 умножить на 1,588 мм и получить 6,352 мм. Далее, округляем и получаем выходной диаметр сопла равный 6,5 мм.
Также керамические сопла могут быть стандартными и удлиненными. Удлиненные маскируются букой «L» (L – первая буква английского слова Long – «длинный»), например, 4L или 8L. Обратите внимание, что выходной диаметр на удлиненных соплах не всегда совпадает с обычными керамическими соплами.
Каждое сопло имеет свой выходной диаметр: от 4,0 мм до 38,0 мм. Чем больше диаметр, тем толще вольфрамовый электрод, который вы можете использовать.
Эта зависимость имеет простое объяснение — если вы свариваете толстый металл, то вам нужен более толстый вольфрамовый электрод, а значит, область защиты сварочного шва тоже должна быть больше.
Особенно важно об этом помнить, если вы делаете широкие колебательные движения или свариваете металлы с разделкой кромки 45° в стык.
Обращаем ваше внимание, что посадочный диаметр имеет разную резьбу у классического керамического сопла и у керамического сопла для газовой линзы. Ниже приведена удобная таблица, которая поможет вам сделать правильный выбор.
